本器はひずみゲージ、ロードセルの異常チェック表示とひずみ量の計測が可能です。
又、計測器に接続するとキャリブレーターの機能として働きます。
実験前のセンサーのチェック、土木計測のセンサーのチェック、計量システムのロードセルのプリロードのかかり方のチェック等に広く使用されています。

＊特長
・小型、携帯型
・単三×４本の電源
・１台で変換器チェッカーと計測器チェッカー
　の役割
・変換器の異常を断線、短絡、絶縁の各ランプ
　が表示
・変換器が正常の場合、バランス点をデジタル
　表示

仕　　様
入力　・・・・・・・・・・・　ひずみゲージ、ブリッジ抵抗120～700Ω
ブリッジ電圧　・・・・・・・　DC1.2V
測定範囲　・・・・・・・・・　±2000μs、±4000μs、±6000μsの零バランス切換スイッチを併用し、
　　　　　　　　　　　　　　　±8000μsの測定可能
測定精度　・・・・・・・・・　±2000μs以下の場合±20μs 以内、
　　　　　　　　　　　　　　　±2000μs 以上の場合±1％以内
異常表示　・・・・・・・・・　異常チャックスイッチONのとき、下記4点の異常をLEDにより表示する。
　　　　　　　　　　　　　　　断線：ブリッジの断線、短絡等により過大入力で測定不能のとき赤色表示
　　　　　　　　　　　　　　　短絡：ブリッジ電圧が短絡する異常があるとき(A-C間短絡)赤色表示
　　　　　　　　　　　　　　　絶縁：ロードセル回路が絶縁低下(約1MΩ以下)のとき赤色表示
　　　　　　　　　　　　　　　電池：電池電圧が正常動作範囲(約3.5V以上)では緑色表示
電源　・・・・・・・・・・・　単3乾電池 4個、消費電流 約55mA/6V
校正　・・・・・・・・・・・　電源スイッチOFFで使用
　　　　　　　　　　　　　　　ブリッジ抵抗350Ω±500、±1000、±1500、±2000、±3000、±4000、
　　　　　　　　　　　　　　　±6000μs 、 精度±0.5％以内
大きさ・重量　・・・・・・・　幅155　高さ92　厚さ33　(突起部含まず)　重量約400g

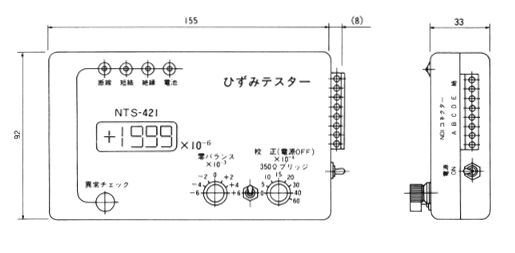

寸　法　図
＊仕様及び寸法は予告無く変更する場合があります。
