仕 様
|
| 適合変換器 ・・・・・・・・・ ひずみゲージ式変換器 |
| 接続台数 ・・・・・・・・・・ 350Ω変換器4台まで |
| 変換器印加電圧 ・・・・・・・ DC5V |
キャリブレーション方式 ・・・ デジタルキャリブレーション(内部演算による自動校正)
|
分類 |
名称 |
方法 |
| (1)実負荷を使用しない方法 |
ﾃﾞｼﾞﾀﾙｽﾊﾟﾝ |
変換器の定格容量値をｷｲ入力し、ｾﾞﾛをｻﾝﾌﾟﾙ入力する方式。 |
| (2)実負荷を使用する方法 |
CALﾓｰﾄﾞ |
実負荷を使用してｾﾞﾛ、ｽﾊﾟﾝを校正する方法。 |
| FCALﾓｰﾄﾞ |
最小目盛、最大容量を設定し実負荷を使用してｾﾞﾛ、ｽﾊﾟﾝを校正する方法。 | |
| 測定範囲 |
| ゼロ調整範囲 ・・・・・・・ ±(スパン調整値の約50％) |
スパン調整範囲 ・・・・・・ ±0.25mV～3mV/V
(5V印加時)
±0.5mV～3mV/V (2.5V印加時) |
| 最小保証入力感度 ・・・・・ 0.6μV/d |
最小表示入力感度 ・・・・・ 0.12μV/d
(5V印加時)
0.24μV/d (2.5V印加時) |
| 最大表示 ・・・・・・・・・・ ±9999Digit |
| リニアリティ ・・・・・・・・ 0.05％F.S.±1Digit |
| Ａ／Ｄ変換 ・・・・・・・・・ 2000回/sec |
| 温度特性 |
| ゼロ ・・・・・・・・・・・ 0.5μV/℃(Typ.) |
| スパン ・・・・・・・・・・ 30ppm/℃(Typ.) |
| パネル面 |
| 測定値表示 ・・・・・・・・ 7セグメント赤色LED4桁、文字高14mm極性表示LED1桁。 |
| 状態表示ＬＥＤ ・・・・・・ 赤色LED3個にてHI、LO、HOLD中を表示。 |
| キイスイッチ ・・・・・・・ 4個 |
| 各種機能 |
コンパレータ機能 ・・・・・ 上下限の設定及びHI、LOの接点出力が可能。
接点容量 AC250V0.1AまたはDC30V0.5A
|
|
ホールド機能 ・・・・・・・ アナログピークホールド、デジタルピークホールド、
サンプルホールドから選択。
高速応答を必
要とする場合はアナログピークホールドを
使用して下さい。(MAX.1kHz)
|
| アナログ出力 ・・・・・・・ 最大±10V 設定によりスケーリング可能。 |
| 出力分解能 ・・・・・・・ 最大1/9999 |
| 温度係数 ・・・・・・・・ 100ppm/℃ |
| その他 ・・・・・・・・・・ ゼロ補正、キイ禁止機能があります。 |
| オプション |
| ＯＰ－１ ・・・・・・・・・ BCDバラレル出力 |
| ＯＰ－４ ・・・・・・・・・ RS-232Cインターフェイス |
| ＯＰ－７ ・・・・・・・・・ 4-20mAアナログ出力 |
| 一般仕様 |
| 電源 ・・・・・・・・・・・ AC85～265V 50/60Hz20VA |
| 使用温湿度範囲 ・・・・・・ -5℃～40℃、85％RH以下
(但し結露しないこと) |

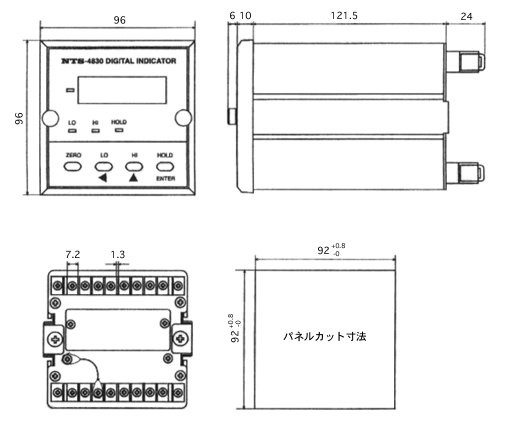

| 外形寸法 ・・・・・・・・・ 96×96×155mm(W×H×D) (パネルカット92×92)
|
| 重量 ・・・・・・・・・・・ 約900 |
