 /點圖可看詳細圖解 |
|
|
|
タイプ |
ノンリセットタイプ |
|
取付 |
底面取付(ネジ止め) |
パネル取付(差し込み) |
前面取付(ネジ止め) |
べース板取付(ネジ止め) |
|
型名 |

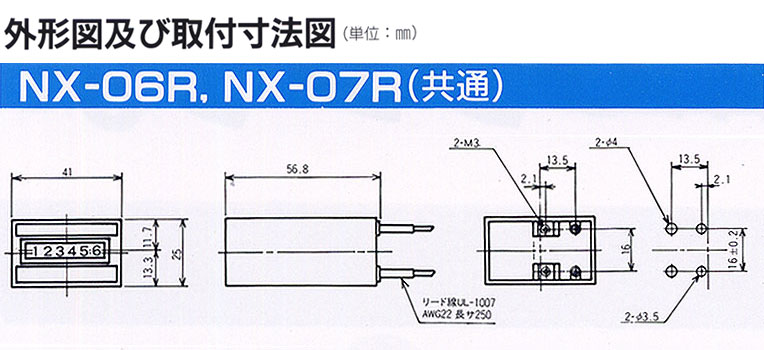

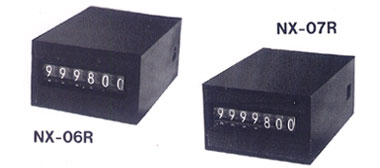

NX-06R |
NX-07R |

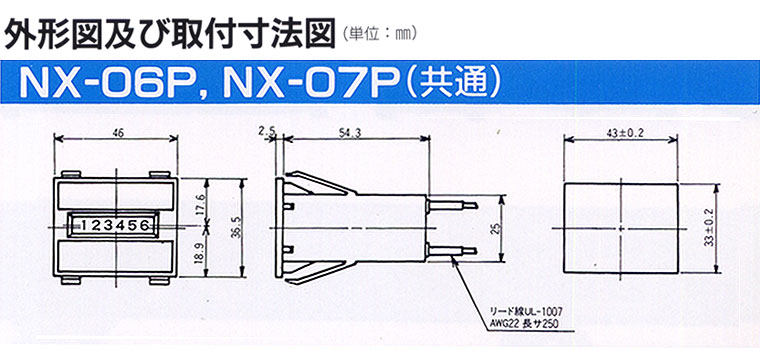

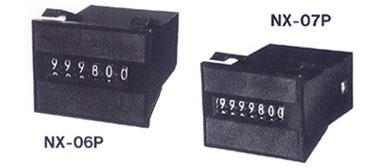

NX-06P |
NX-07P |

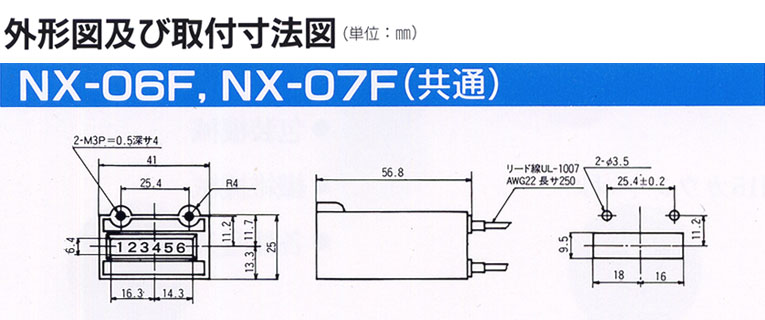

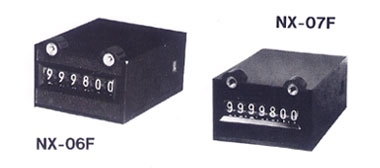

NX-06F |
NX-07F |

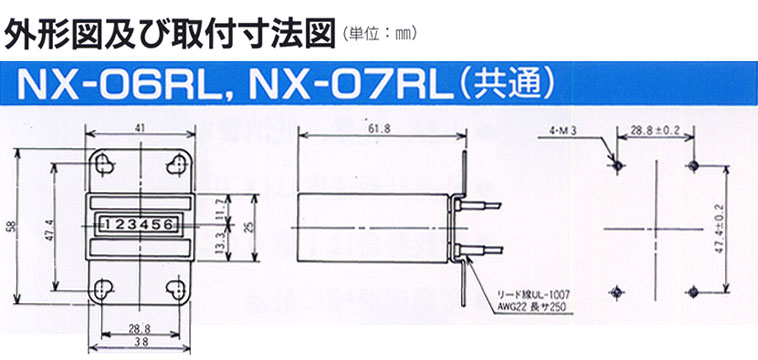

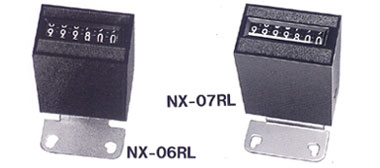

NX-06RL |
NX-07RL |
|
桁数 |
6 |
7 |
6 |
7 |
6 |
7 |
6 |
7 |
|
電圧 |
DC:5, 6, 12, 24, 48, 100V
AC:24, 100, 200, 220V 50/60HZ(共用) |
|
許容変動電圧 |
定格電圧の90~110% |
|
最高計数速度 |
10CPS |
|
消費電力 |
DC:約3W AC:約4VA |
|
数字の大きさと寸法 |
4(高さ) ×2.5(幅)㎜ 黑地に白数字 |
|
ケース |
ABS樹脂 色:黑 |
|
動作方法 |
加算式 |
|
計数人力 |
有接点(電圧印加) |
|
耐電圧 |
AC1500V 50/60HZ 1分間 |
|
周囲溫度 |
-10~40℃ (ただし永結しないこと) |
|
耐衝擊 |
加速度 1G 周波数 10~50HZ
1分間周期にて30分間(XYZ方向) |
|
耐振動 |
30G (梱包状態にて) |
|
絕緣抵抗 |
100MΩ以上 (DC500ﾒガにて) |
|
寿命 |
1000万カウント |
|
外部接続方式 |
リード線 長さ約250㎜ |
|
重量 |
DCタイプ |
88g |
88g |
86g |
104g |
|
ACタイプ |
95g |
95g |
93g |
111g |
|
| |
 /點圖可看詳細圖解 |
|
|
|
タイプ |
手動リセットタイプ |
|
取付 |
底面取付(ネジ止め)
|
パネル取付(ネジ止め) |
前面取付(クリッブバネ) |
べース板取付(ネジ止め) |
|
型名 |

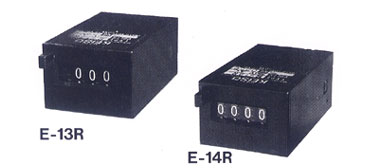

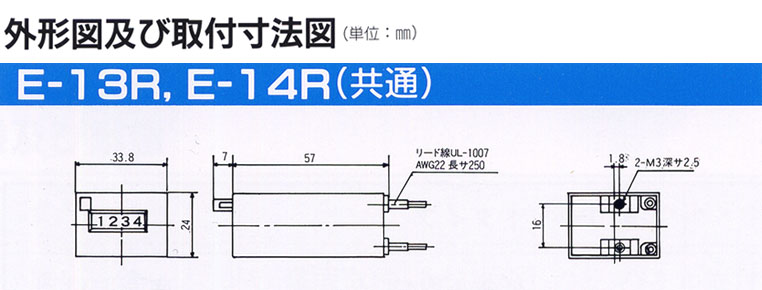

E-13R |
E-14R |

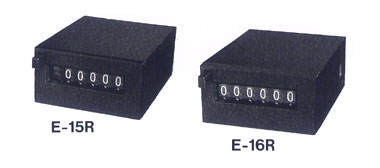

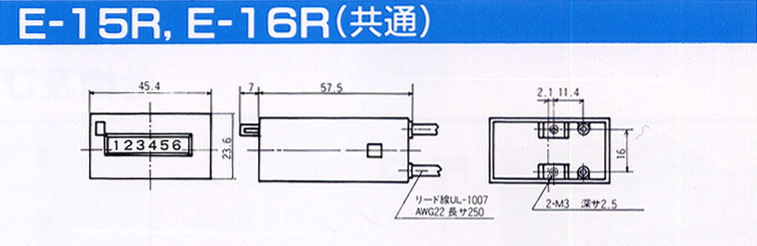

E-15R |
E-16R |

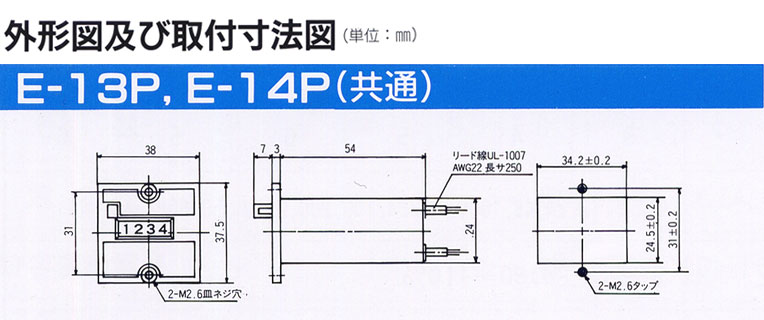

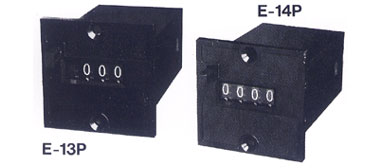

E-13P |
E-14P |

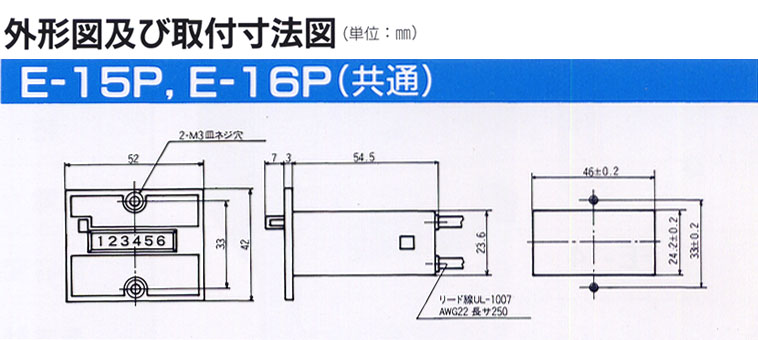

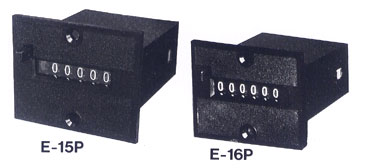

E-15PL |
E-16P |

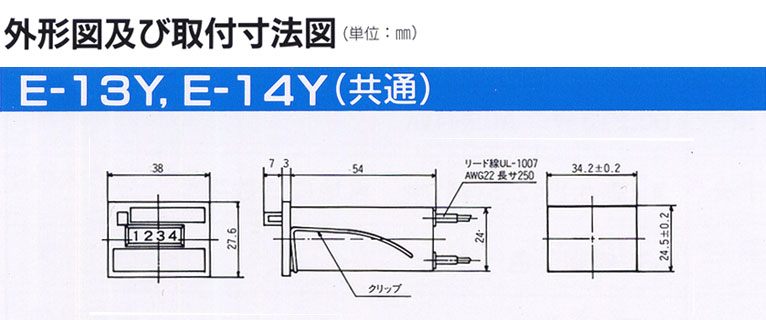

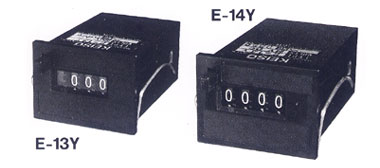

E-13Y |
E-14Y |

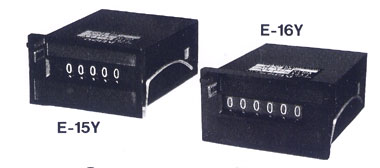

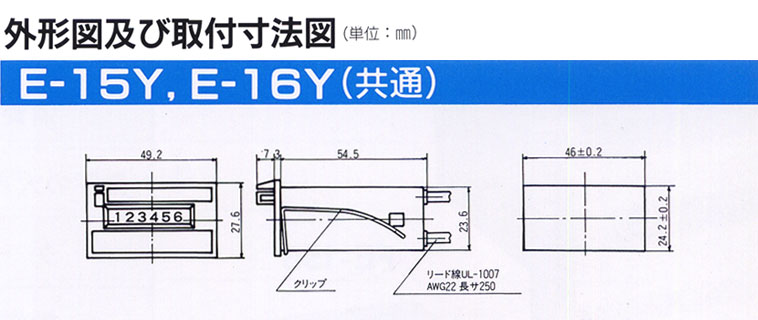

E-15Y |
E-16Y |

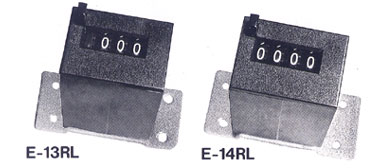

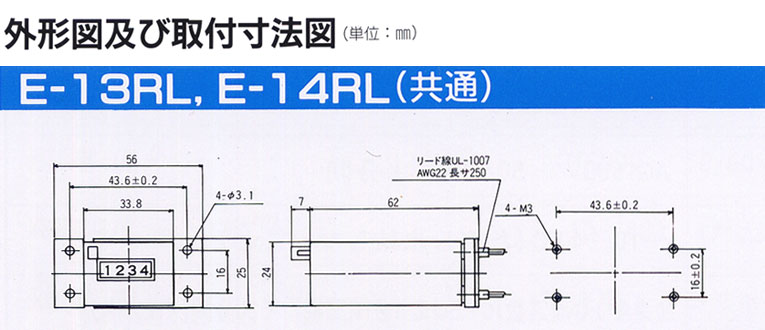

E-13RL |
E-14RL |

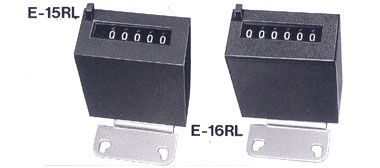

E-15RL |
E-16RL |
|
桁数 |
3 |
4 |
5 |
6 |
3 |
4 |
5 |
6 |
3 |
4 |
5 |
6 |
3 |
4 |
5 |
6 |
|
電圧 |
DC:5, 6, 12, 24, 48, 100V
AC:24, 100, 200, 220V 50/60HZ(共用) |
|
許容変動電圧 |
定格電圧の90~110% |
|
最高計数速度 |
10CPS |
|
消費電力 |
DC:約3W AC:約4VA |
|
数字の大きさと寸法 |
4(高さ) ×2.5(幅)㎜ 黑地に白数字 |
|
ケース |
ABS樹脂 色:黑 |
|
動作方法 |
加算式 |
|
計数人力 |
有接点(電圧印加) |
|
耐電圧 |
AC1500V 50/60HZ 1分間 |
|
周囲溫度 |
-10~40℃ (ただし永結しないこと) |
|
耐衝擊 |
加速度 1G 周波数 10~50HZ
1分間周期にて30分間(XYZ方向) |
|
耐振動 |
30G (梱包状態にて) |
|
絕緣抵抗 |
100MΩ以上 (DC500ﾒガにて) |
|
寿命 |
1000万カウント |
|
外部接続方式 |
リード線 長さ約250㎜ |
|
重量 |
DCタイプ |
71g |
85g |
74g |
88g |
72g |
86g |
93g |
97g |
|
ACタイプ |
78g |
92g |
81g |
95g |
79g |
93g |
100g |
104g |
|
|
