剪断方式を採用した薄型の引張圧縮専用のロードセルです。
高精度、高出力、高信頼性に富み、曲げモーメントや横荷重に強い構造ですので疲労試験や繰返しの荷重試験などに最適です。 また薄型ですから取付場所の少ない既設の設備に取付けることも可能です。

＊特長
・薄型なので取付スペースが低い所でも使える
・高精度、高出力で信頼性が高い
・剛性が高く、曲げモーメントや横荷重に
　対して強い
・疲労試験に使用できる（定格の1/2）

＊特注品要素
・取付ネジ寸法変更可能
・コネクター式可能
・若干の寸法変更可能
・ロードボタン
型式
定格容量
LRX-10KN
10kN
1.019tonf
LRX-20KN
20kN
2.039tonf
LRX-50KN
50kN
5.099tonf
LRX-100KN
100kN
10.19tonf
LRX-200KN
200kN
20.39tonf
LRX-500KN
500kN
50.99tonf

仕　　様
定格容量　・・・・・・・・・・・　10kN～500kN
定格出力　・・・・・・・・・・・　±2mV/V±0.25％
非直線性　・・・・・・・・・・・　0.1％R.O.
ヒステリシス　・・・・・・・・・　0.1％R.O.
繰り返し性　・・・・・・・・・・　0.05％R.O.
推奨印加電圧　・・・・・・・・・　10V
許容印加電圧　・・・・・・・・・　18V
入出力抵抗　・・・・・・・・・・　350Ω±1％
絶縁抵抗　・・・・・・・・・・・　2000MΩ以上
温度補償範囲　・・・・・・・・・　-10～+70℃
許容温度範囲　・・・・・・・・・　-20～+80℃
温度による零点の影響　・・・・・　±0.005％R.O./℃
温度による出力の影響　・・・・・　±0.005％/℃
許容過負荷　・・・・・・・・・・　150％R.C.
ケーブル　・・・・・・・・・・・　φ10、4芯シールドケーブル3m

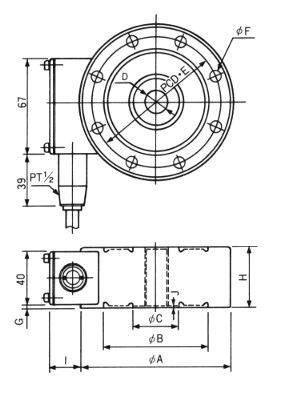

寸　法　表
型式
定格容量
φA
φB
φC
D(2級ネジ)
φE
F
G
H
I
J
LRX-10KN
10kN
118
82
36
M18 P1.5
100
8-φ9
3
46
25
1
LRX-20KN
20kN
118
82
36
M18 P1.5
100
8-φ9
3
46
25
1
LRX-50KN
50kN
138
94
48
M24 P2
116
8-φ11
5
50
25
1
LRX-100KN
100kN
182
126
76
M39 P2
154
8-φ14
10
60
28
1
LRX-200KN
200kN
226
153
92
M50 P2
190
12-φ18
25
90
28
1
LRX-500KN
500kN
310
200
138
M76 P3
256
8-φ26
32.5
105
28
2

＊仕様及び寸法は予告無く変更する場合があります。
