  用語と定義 ・ 接続図

TCR-L型は、連続回転する物体の微少トルクを測定するのに最適です。

＊特長
・超小型で取付容易
・容量が0.5～10N・mなので測定範囲に
　合わせて選択可能
型式
定格容量
TCR-L-0.5N
0.5N・m
0.051kgf-m
TCR-L-1N
1N・m
0.102kgf-m
TCR-L-2N
2N・m
0.204kgf-m
TCR-L-5N
5N・m
0.510kgf-m
TCR-L-10N
10N・m
1.020kgf-m

仕　　様
定格容量　・・・・・・・・・・・　0.5N・m～10N・m
定格出力　・・・・・・・・・・・　約1mV/V
非直線性　・・・・・・・・・・・　1％R.O.
ヒステリシス　・・・・・・・・・　1％R.O.
推奨入力電圧　・・・・・・・・・　10V
最大入力電圧　・・・・・・・・・　15V
入出力抵抗　・・・・・・・・・・　350Ω
絶縁抵抗　・・・・・・・・・・・　2000MΩ以上
温度補償範囲　・・・・・・・・・　常温～+60℃
許容温度範囲　・・・・・・・・・　常温～+70℃
許容過負荷　・・・・・・・・・・　150％R.C.
最高回転数　・・・・・・・・・・　3000rpm
ケーブル　・・・・・・・・・・・　φ4.5、4芯シールドケーブル3m付属
質量　・・・・・・・・・・・・・　約0.56kg（ケーブル含まず）

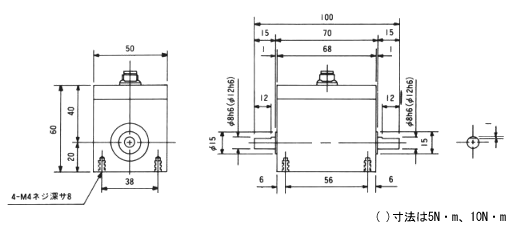

寸　法　図
＊仕様及び寸法は予告無く変更する場合があります。
