  用語と定義 ・ 接続図

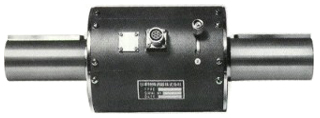

連続回転する物体のねじりトルクを検出するもので、リード線引出し部に純銀のスリップリングを使用し精度、安定度が抜群で工業計測用として、又クラッチ、変速機のような自動車部品やモーター、ポンプ等の計測に最適です。

＊特長
・小型で取付容易
・ねじれ角が少なく応答性が高い
・曲げ、推力による影響が少ない
型式
定格容量
TCR-10N
10N・m
1.019kgf-m
TCR-20N
20N・m
2.039kgf-m
TCR-50N
50N・m
5.099kgf-m
TCR-100N
100N・m
10.19kgf-m
TCR-200N
200N・m
20.39kgf-m
TCR-500N
500N・m
50.99kgf-m
TCR-1000N
1000N・m
101.9kgf-m
TCR-2000N
2000N・m
203.9kgf-m

仕　　様
定格容量　・・・・・・・・・・・　10N・m～2000N・m
定格出力　・・・・・・・・・・・　約1.5mV/V±1％ (10N・m～50N・mは1mV/V)
非直線性　・・・・・・・・・・・　0.2％R.O.
ヒステリシス　・・・・・・・・・　0.2％R.O.
繰り返し性　・・・・・・・・・・　0.3％R.O.
推奨入力電圧　・・・・・・・・・　10V
最大入力電圧　・・・・・・・・・　18V
入出力抵抗　・・・・・・・・・・　350Ω±1％
絶縁抵抗　・・・・・・・・・・・　200MΩ以上
温度補償範囲　・・・・・・・・・　常温～+60℃
許容温度範囲　・・・・・・・・・　常温～+75℃
許容過負荷　・・・・・・・・・・　120％R.C.
ケーブル　・・・・・・・・・・・　φ10、4芯シールドケーブル3m付属

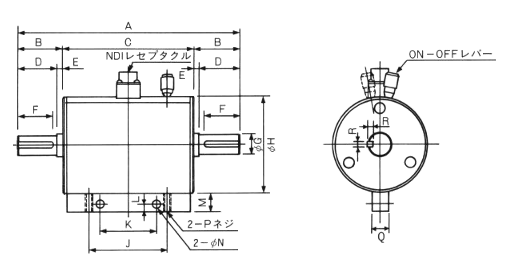

寸　法　表
型式
定格容量
(N・m)
A
B
C
D
E
F
φG
φH
N
J
K
L
M
P
Q
R
最高
回転数
(r.p.m)
質量
(kg)
TCR-10N
10
203
43
117
38
5
35
18
85
7
70
50
7
17
M6
15
5×5
4500
2.4
TCR-20N
20
203
43
117
38
5
35
18
85
7
70
50
7
17
M6
15
5×5
4500
2.4
TCR-50N
50
203
43
117
38
5
35
18
85
7
70
50
7
17
M6
15
5×5
4500
2.4
TCR-100N
100
240
55
130
50
5
45
32
100
7
90
50
7
17
M6
15
10×8
4000
4.1
TCR-200N
200
240
55
130
50
5
45
32
100
7
90
50
7
17
M6
15
10×8
4000
4.1
TCR-500N
500
340
95
150
90
5
85
47
118
9
100
60
8
20
M8
17
12×8
3000
8.3
TCR-1000N
1000
340
95
150
90
5
85
47
118
9
100
60
8
20
M8
17
12×8
3000
8.3
TCR-2000N
2000
360
106
148
100
6
95
63
131
9
100
60
8
20
M8
17
18×7
2900
12.3
＊仕様及び寸法は予告無く変更する場合があります。
