  用語と定義 ・ 接続図

車の窓の開閉ハンドルを取り除き、本器と接続します。
ハンドルの回転角度に対する摩擦トルクの２出力が得られます。

仕　　様
トルク
定格容量　・・・・・・・・・・・　10N・m
定格出力　・・・・・・・・・・・　約1mV/V
非直線性　・・・・・・・・・・・　0.5％R.O.
ヒステリシス　・・・・・・・・・　0.5％R.O.
入出力抵抗　・・・・・・・・・・　350Ω±1％
許容過負荷　・・・・・・・・・・　120％R.C.
角度
定格角度　・・・・・・・・・・・　3600°(360×10回転)
定格出力　・・・・・・・・・・・　約2mV/V
非直線性　・・・・・・・・・・・　0.5％R.O.
ヒステリシス　・・・・・・・・・　0.5％R.O.
入出力抵抗　・・・・・・・・・・　350Ω±1％
許容過負荷　・・・・・・・・・・　ストッパー付

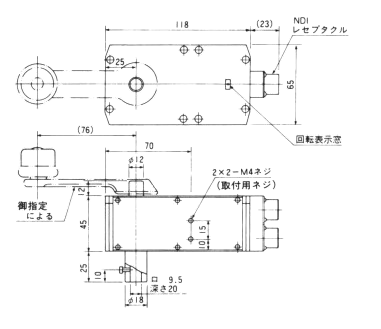

寸　法　図
＊仕様及び寸法は予告無く変更する場合があります。
