| | 仕樣/內部接続回路 | 外形寸法図/付取穴加工図‧[単極形]‧[多極全ハンドル形]‧[多極ワンハンドル形(L)] |
| |
ロッカーハンド25Aフレーム |
25Aフレーム |
| シリーズ名 |
IR/IN |
UR/UN |
TR/TN |
ICP25 |
UP25 |
TP25 |
| 極数 |
1~2 |
1~3 |
| 取得規格 |
CULUS
TÜV(EN) |
CULUS |
‧‧‧‧ |
CULUS
CSA
TÜV(EN) |
CULUS
CSA |
‧‧‧‧ |

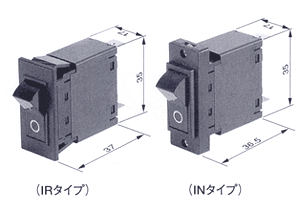

| 外観‧概略寸法例
(單位:㎜) |
|
|
| 定格使用電圧 |
AC50/60Hz 250V
DC 65V
DC 80V (2線切)(＊)
|
AC50/60Hz 250V
DC 65V
|
| 標準定格電流
(單位:A) |
0.1(＊), 0.5(＊)
1, 2, 3, 5, 7.5
10, 15, 20, 25
|
0.05, 0.1, 0.25, 0.5, 0.75
1, 2, 2.5, 3, 5, 7.5
10, 15, 20, 25
30(＊)
|
| 耐電圧 |
AC50/60Hz
3000V |
AC50/60Hz
3000V |
| 特記事項 |
‧スナップイン取付けタイプ(IR/UR/TR)
‧ネジ止め取付けタイプ(IN/UN/TN)
(＊):詳細は各シリーズ別製品仕樣をご參照下さい |
‧ネジ端子/ファストン端子
‧橫形基板端子/垂直形基板端子
(＊):詳細は各シリーズ別製品仕樣をご參照下さい |
| 製品仕樣記載ぺージ |
12 |
18 |
|
●標準定格電流值以外についても承リますので,お問い合わせ下さい。
●電取品もごさいますのでお問い合わせ下さい。 |
| |
| |
30Aフレーム |
N極付4極
30Aフレーム |
| シリーズ名 |
ICP30 |
UP30 |
TP30 |
TP30G |
ICP30 |
TP30G |
極数 |
1~5 |
1~6 |
4 |
| 取得規格 |
CULUS
CSA
TÜV(EN) |
CULUS
CSA |
‧‧‧‧
|
CULUS
CSA
TÜV(EN) |
‧‧‧‧ |
外観‧概略寸法例
(單位:㎜) |
|
|
定格使用電圧 |
AC50/60Hz 250V
DC 65V
DC 125V (2線切)(＊)
AC50/60Hz 250/415V(3Φ~4WY)(＊)
AC50/60Hz 430V(3Φ~3線切)(＊)
AC400Hz 250V(2線切)(＊) |
AC50/60Hz 250V
AC50/60Hz 250/415V(3Φ~4WY) |
標準定格電流
(單位:A) |
0.05, 0.1, 0.25, 0.5, 0.75
1, 1.5, 2, 2.5, 3, 5, 7.5
10, 15, 20, 25, 30
40(＊) |
0.05, 0.1, 0.25, 0.5, 0.75
1, 1.5, 2, 2.5, 3, 5, 7.5
10, 15, 20, 25, 30 |
耐電圧 |
AC50/60Hz
4000V |
AC50/60Hz
4000V |
特記事項 |
(＊):詳細は各シリーズ別製品仕樣をご參照下さい |
|
製品仕樣記載ぺージ |
28 |
38 |
|
●標準定格電流值以外についても承リますので,お問い合わせ下さい。
●電取品もごさいますのでお問い合わせ下さい。 |
| |
| |
50Aフレーム |
100Aフレーム |
| シリーズ名 |
ICP50 |
UP50 |
TP50 |
ICP50G |
UP50G |
TP50G |
| 極数 |
1~5 |
1~5 |
| 取得規格 |
CULUS
TÜV(EN) |
CULUS |
‧‧‧‧ |
CULUS
TÜV(EN) |
CULUS |
‧‧‧‧ |
| 外観‧概略寸法例
(單位:㎜) |
|
|
| 定格使用電圧 |
AC50/60Hz 250V
DC 65V
|
AC50/60Hz 250V
DC 65V
DC 80V (2線切)(＊)
DC 125V (2線切)(＊)
AC50/60Hz 250/415V(3Φ~4WY)(＊)
AC50/60Hz 430V(3Φ~3線切)(＊) |
| 標準定格電流
(單位:A) |
0.05, 0.1, 0.25, 0.5, 0.75
1, 1.5, 2, 2.5, 3, 5, 7.5
10, 15, 20, 25, 30, 40, 50
|
0.05, 0.1, 0.25, 0.5, 0.75
1, 1.5, 2, 2.5, 3, 5, 7.5
10, 15, 20, 25, 30, 40, 50
60(＊), 75(＊)
100(＊)
|
| 耐電圧 |
AC50/60Hz
4000V |
AC50/60Hz
4000V |
| 特記事項 |
|
(＊):詳細は各シリーズ別製品仕樣をご參照下さい |
| 製品仕樣記載ぺージ |
46 |
56 |
|
●標準定格電流值以外についても承リますので,お問い合わせ下さい。
●電取品もごさいますのでお問い合わせ下さい。 |
| |
| |
50Aフレーム |
50Aフレーム |
| シリーズ名 |
UB1 |
TSB-5 |
TSB-10 |
極数 |
1~5 |
1~7 |
1~7 |
| 取得規格 |
UL
CSA |
‧‧‧‧ |
‧‧‧‧ |
| 外観‧概略寸法例
(單位:㎜) |
|
|
| 定格使用電圧 |
AC50/60Hz 250V
DC 65V
AC 400Hz 250V(2線切)(＊)
|
AC50/60Hz 250V
DC 65V
|
| 標準定格電流
(單位:A) |
0.05, 0.1, 0.25, 0.5, 0.75
1, 1.5, 2, 2.5, 3, 5, 7.5
10, 15, 20, 25, 30, 40, 50
|
0.05, 0.1, 0.25, 0.5, 0.75
1, 1.5, 2, 2.5, 3, 5, 7.5
10, 15, 20, 25, 30, 40, 50
|
| 耐電圧 |
AC50/60Hz
2000V |
AC50/60Hz 2000V |
| 特記事項 |
(＊):詳細は各シリーズ別製品仕樣をご參照下さい |
|
| 製品仕樣記載ぺージ |
46 |
56 |
|
| ●標準定格電流值以外についても承リますので,お問い合わせ下さい。 |
| |
| |
直流高電圧プロテクタ
|
| シリーズ名 |
TP25M |
TP25G |
TP30M
|
TP30G |
TP50M |
TP50G |
極数 |
2 |
2 |
1 |
2 |
2 |
1 |
2 |
2 |
| 外観‧概略寸法例
(單位:㎜) |
|
|
|
最高使用電圧 |
DC165V
DC143V |
DC125V |
DC125V |
DC165V
DC143V |
DC125V |
DC143V
DC125V |
DC300V
DC250V |
DC200V
DC165V
DC125V |
標準定格電流
(抵抗負荷)
(單位:A) |
0.05, 0.1, 0.25, 0.5, 0.75
1, 2, 2.5, 3, 5, 7.5
10, 15, 20, 25 |
0.05, 0.1, 0.25, 0.5, 0.75
1, 2, 2.5, 3, 5, 7.5
10, 15, 20, 25, 30 |
0.05, 0.1, 0.25, 0.5, 0.75
1, 2, 2.5, 3, 5, 7.5
10, 15, 20, 25, 30, 40, 50
60(＊), 75(＊), 100(＊) |
| 耐電圧 |
AC50/60Hz
3000V |
AC50/60Hz
4000V |
AC50/60Hz
4000V |
特記事項 |
‧2線切の仕樣となリます。 |
‧2極形は2線切の仕樣となリます。 |
‧2極形は2線切の仕樣となリます。
(＊):詳細は各シリーズ別製品仕樣をご參照下さい。 |
製品仕樣記載ぺージ |
86 |
90 |
94 |
|
| ●上記定格值以外の製品についても承リますので,お問い合わせ下さい。 |
| |
| |
直流高電圧スイッチ
|
| シリーズ名 |
TP25M |
TP25G |
TP30M
|
TP30G |
TP50M |
TP50G |
極数 |
2 |
2 |
1 |
2 |
2 |
1 |
2 |
2 |
| 外観‧概略寸法例
(單位:㎜) |
|
|
|
主接点定格
(抵抗負荷) |
DC165V 25A
DC143V 25A |
DC125V 25A |
DC125V 30A |
DC300V 30A |
DC125V 30A |
DC350V 20A
DC165V 50A
DC125V 50A
DC125V 100A |
DC350V 50A |
DC200V 50A |
| 耐電圧 |
AC50/60Hz
3000V |
AC50/60Hz
4000V |
AC50/60Hz
4000V |
特記事項 |
‧2線切の仕樣となリます。 |
‧2極形は2線切の仕樣となリます。
‧DC440V など,上記以外の電圧值についてはお問い合わせ下さい。 |
‧2極形は2線切の仕樣となリます。
‧DC440V など,上記以外の電圧值についてはお問い合わせ下さい。 |
製品仕樣記載ぺージ |
98 |
102 |
106 |
|
| ●上記定格值以外の製品についても承リますので,お問い合わせ下さい。 |
