| | 外形寸法図/付取穴加工図‧[単極形]‧[多極全ハンドル形]‧[多極ワンハンドル形(L)] |
| |
 |

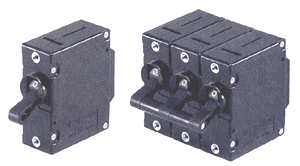

| 30AFシリーズ
◎完全電磁式
◎小型軽量
◎安全設計/強化絕緣/耐電圧4000V/IEC60950適合
◎CULUS, CSA,
TÜV(EN)規格取得品
◎豊富な接続回路構成と遮断特性 |
 |
|
| ▼[ 仕樣 ] |
| 形名 |
ICP30 |
UP30 |
TP30 |
TP30G |
| 取得規格 |
CULUS(UL1077)
(C22.2 No.235)
CSA(C22.2 No.235)
TÜV(EN60947-2)
(過電壓種別:Ⅲ) |
CULUS(UL1077)
(C22.2 No.235)
CSA(C22.2 No.235)
|
‧‧‧‧
|
認定ファイルNo. |
UL:E62402 CSA:LR54709 TÜV:R50132 |
| 引外し方式 |
完全電磁式トリップフリー機構 |
極数 |
1~5極 |
1~6極 |
| 定格使用電圧 |
AC50/60Hz 250V
DC 65V
|
AC50/60Hz 250V
DC 65V
DC 125V (2線切)
AC50/60Hz 430V(3Φ~3線切)
AC400Hz 250V(2線切) |
| AC50/60Hz
250/415V (3Φ~4WY)及び AC400Hz 250V については, お問い合わせ下さい。 |
| 標準定格電流 |
0.05, 0.1, 0.25, 0.5, 0.75,
1, 1.5, 2, 2.5, 3, 5, 7.5
10, 15, 20, 25, 30A |
0.05, 0.1, 0.25, 0.5, 0.75
1, 1.5, 2, 2.5, 3, 5, 7.5
10, 15, 20, 25, 30A
40A(注1) |
定格遮断容量
(ICP30はEN 規格表示) |
1500A/1000A(lcu/lcs)
(at
AC50/60Hz 250V)
1500A(lcu=lcs)
(at DC 65v) |
1000A(at AC50/60Hz
250V)
2000A(at DC 65V) |
1000A(at AC50/60Hz 250V)
2000A(at DC 65V)
1000A(at DC 125V) (2線切)
1000A(at AC50/60Hz 430V) (3Φ~3線切)
1000A (at AC400Hz 250V) (2線切) |
開閉寿命 |
10000回以上 (定隔開閉6000回, 無負荷開閉4000回。
開閉頻度6回/分) |
補助‧警報回路定格
(抵抗負荷)
|
銀接点:AC50/60Hz 250V 5A
金接点:AC50/60Hz 125V 0.1A |
銀接点:AC50/60Hz 250V 5A, DC
30V 5A
金接点:AC50/60Hz 125V 0.1A, DC 30V 0.1A |
| 耐電圧
(リーク電流1mA以下) |
AC50/60Hz 4000V 1分間
リレー形, リレーデュアル形のリレーコイル~主回路間は AC50/60Hz 2000V 1分間
補助‧警報回路の接点相互間は AC50/60Hz 600V 1分間 |
絕緣抵抗 |
DC500V ﾒガーにて100MΩ以上 |
動作周囲溫度 |
-40~+85℃(40A定格は+55℃まで)(但し,
氷結無きこと)
デュアル形は -40~+60℃
AC400Hz品は -40~+70℃ |
許容相対湿度 |
45~85% |
耐振動 |
10G(MIL-STD-202F-201A)定格電流通電時(瞬時定格は定格電流の80%通電時) |
耐衝擊 |
50G(MIL-STD-202F-213B-A)定格電流通電時(瞬時定格は定格電流の80%通電時) |
ハンドル形状 |
トグル形 外形寸法図參照 |
ハンドル表示 |
I—O |
I—O 又は
ON—OFF |
ハンドル色 |
黑 又は 白 (非標準品) |
締付けトルク |
取付けネジ(M3):0.4~0.6N・m 端子ネジ(M4):1.0~1.2N・m |
重量 |
1極当リ 約60g |
|
(注1)定格電圧AC250V及びDC65Vの1,2極品適用。但し,デュアル形は適用外。3極品についてはお問い合わせ下さい。
●(注1)の電流值(40A)は特性カーブ405,401,408,400,601,608,620には適用できません。
●標準定格電流值以外についても承リますので,お問い合わせ下さい。 |
| |
| ▼[內部接続回路] |
| 回路形式 |
回路記号 |
回路図 |
特記事項 |
直列形 |
1 |
|
最も一般的な回路構成で,主接点と直列にコイルガ接続されています。
スイッチとしても,兼用できます。
|
直列形補助回路付 |
2 |
|
直列形と補助回路との組合せです。
補助回路は主回路に連動します。
主回路ガONの時にCOM—NOガ導通し,
主回路ガOFFの時にCOM—NCガ導通します。
|
直列形警報回路付 |
S2 |
|
直列形と警報回路との組合せです。
警報回路はトリップ時にのみ主回路に連動します。
通常はCOM—NOガ導通し, トリップ時にのみCOM—NCガ導通します。
|
並列形 |
5 |
|
接点とコイルの間にタップを設けた3端子構造です。
接点には,最大30Aまで通電可能です。
30Aをえる接点容量が必要な場合はお問い合わせ下さい。 |
並列デュアル形 |
5D |
|
直列形のコイルに並列に電圧引外しコイルを付加したデュアル構造です。
外部 スイッチによリ電源電圧を電圧引外しコイルに印加して,瞬時に引外しをすことができます。
|
リレー形電流式 |
7C |
|
主回路と電流コイルは絕緣されておリ,コイル側に接続された負荷の過電流によリ主回路を遮斷します。
コイル定格值が10Aを超える場合はお問い合わせ下さい。
接点には最大30Aまで通過可能です。
30Aを超える接点容量が必要な場合はお問い合わせ下さい。
|
リレー形電圧式 |
7V |
主回路と電圧コイルは絕緣されておリ,外部スイッチによリ,外部電圧を電圧引外しコイル印加して,瞬時に引外をすることができます。
接点には最大30Aまで通過可能です。
30Aを超える接点容量が必要な場合はお問い合わせ下さい。
|
リレーデュアル形 |
7D |
|
電流コイルと,絕緣された電圧引外しコイルの両方を持った構造です。
外部スイッチによリ,外部電圧を電圧引外しコイルに印加して ,瞬時に引外しをすることができます。
|
スイッチオンリー形 |
9 |
|
引外しコイルを持たないので,単體ではトリップしません。
規格取得品は,トリップ素子を持つ極との組合せにてこ使用下さい。
|
スイッチオンリー形
補助回路付 |
9K |
|
スイッチオンリーと補助回路付との組合せです。
引外しコイルを持たないので,単體ではトリップしません。
規格取得品は,トリップ素子を持つ極との組合せにてご使用下さい
|
|
| |
|
