| 搖頭開關 |
|
品名 |
シリーズ名 |
形状
(基本形) |
特長 |
電流容量
(抵抗負荷) |
取得
規格 |
|
|

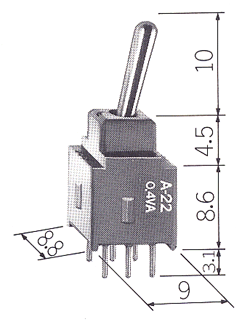

A-22AP |
|
接触部にスライディング・ツイン・クロスバー・コンタクト機構を採用し，高接触信頼性と好操作感が得られます。
丸洗い洗浄が可能です。
|
AC/DC共通
0.4VA MAX. 28V MAX.
適用電圧範囲 20mV~28V
適用電流範囲 0.1mA~0.La
|
|
|
|

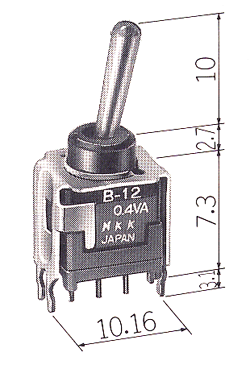

B-12AB |
|
接触部にスライディング・ツイン・クロスバー・コンタクト機構を採用し，高接触信頼性と好操作感が得られます。
丸洗い洗浄が可能です。
|
AC/DC共通
0.4VA MAX. 28V MAX.
適用電圧範囲 20mV~28V
適用電流範囲 0.1mA~0.lA
|
|
|
|

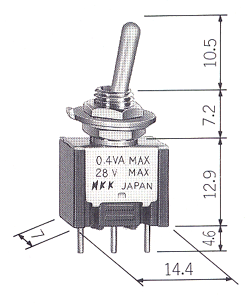

D-2012P |
|
プリント基板 (2.54mm x nピッチ)専用の微小電流用スイッチです。
端子は・φ0.8の丸ピンでプリント基板に人りやすく，作業工程の改善に役立ちます。
|
AC/DC共通
0.4VA MAX. 28V MAX.
適用電圧範囲 20mV~28V
適用電流範囲 0.1mA~0.lA
|
|
|
|

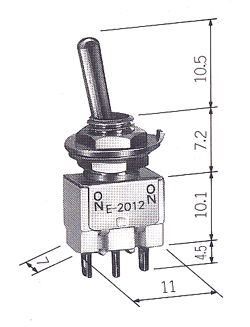

E-2012 |
|
合理化・機械化された量産体制とTQC体制のもとで高い安全性と信頼性を備え，よりお求め易い価格を実現しています。
|
>銀接点
3A 125V AC | 金メッキ接点
AC/DC共通
0.4VA MAX.
28V MAX. |
|
|
|
|

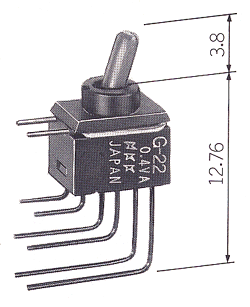

G-22AV |
|
接触部にスライディング・ツイン・クロスバー・コンタクト機構を採用し，高接触信頼性と好操作感が得られます。
丸洗い洗浄が可能です。
|
AC/DC共通
0.4VA MAX. 28V MAX.
適用電圧範囲 20mV~28V
適用電流範囲 0.1mA~0.lA
|
|
|
|
G3T-12AB |
|
高耐熱性樹脂の採用により，VPS・赤外線・熱風リフロー等による，はんだ付けが可能な面実装対応形。
接触部にスライディング・ツイン・クロスバー・コンタクト機構採用。
|
AC/DC共通
0.4VA MAX. 28V MAX.
適用電圧範囲 20mV~28V
適用電流範囲 0.1mA~0.lA
|
|
|
|
M-2022 |
|
ケースの成形材料はUL 94V-0認定品を使用し，耐アーク性，絶縁性，自己消火性に優れ，長寿命で低負荷から高負荷まで，高い性能効果が保たれます。
|
銀接点
6A 125V AC
3A 250V AC
4A 30V DC
3A 30V DC | 金メッキ接点
AC/DC共通
0.4VA MAX.
28V MAX. |
|
|
|
|

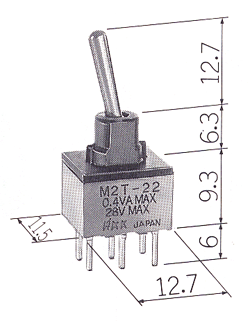

M2T-22AAP1 |
|
丸洗い洗浄可能なプリント基板専用スイッチです。
ケースとマウントは難燃材の繊維強化ポリアミドを使用し，耐アーク性，絶縁性，自己消火'性に優れています。
|
銀接点
6A 125V AC
3A 250V AC
4A 30V DC
3A 30V DC | 金メッキ接点
AC/DC共通
0.4VA MAX.
28V MAX. |
|
|
|
|
P-2012 |
|
ケースの成形材料はUL 94V-0認定品を使用し，耐アーク性，絶縁性，自己消火性に優れ，長寿命で低負荷から高負荷まで，高い性能効果が保たれます。
|
10A 125V AC
6A 250V AC
|
|
|
|
S-832 |
|
小形，堅牢，高容量，且つアークに強く，高い接触安定性を保つ接点材を使用しています。
しバ―ロック形，防水形等，豊富なバリエーションを用意しています。
|
3~50A 125V AC
1.5~30A 250V AC
1.5~50A 30V DC | 直流負荷専用
30A 30V DC
15A 125V DC
直流誘導負荷用
30A 125V AC
(誘導負荷) |
|
|
|
|

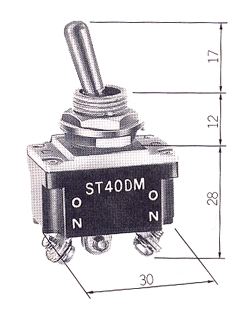

ST40DM110 |
|
防爆・防水・防塵タイプの防衛庁(DSP規格)認定品です。
|
DSP等級J
5~15A 125V AC
2~9A 250V AC
DSP等級N
5~25A 125V AC
2~9A 250V AC
DSP等級M
10~20A 125V AC
20~25A 30V DC
|
|
|
|
WT-12AS |
|
リード線付きシールタイプは，パネル表面・内部ともIP67適合で端子部からのホコリ，ガス，水，油の侵入を防止します。端子シールタイプは・パネル表面IP67，パネル内部IP60適合です。
|
10A 125V AC
6A 250V AC
10A 30V DC
|
|
