| 照光式押扣開關 |
|
品名 |
シリーズ名 |
形状
(基本形) |
特長 |
電流容量
(抵抗負荷) |
取得
規格 |
|
|
DLB-2141 |
|
Ml2ねじ取付けの金属ブッシングと，金属ハウジングを有した，小形・高容量・高品質の照光式押ボタンスイッチです。
|
5A 125V AC
3A 250V AC
3A 30V DC
|
|
|
|
HB-15CKS2 |
|
M8ねじ取付けで，極細・省スペース設計です。
接触部は，2面摺動接触を採用し，切換えの都度セルフクリーニングを行い，高い接触信頼性を保持しています。
|
0.1A 30V AC
0.1A 30V DC
|
|
|
|
JB-15LRP2 |
|
接点部は密閉構造のためフラックス等の侵入がなく，丸洗い洗浄が可能です。
高輝度LEDを採用し，レンズ形状の工夫により鮮やかな面照光を実現しています。
|
―般形
50mA 24V DC | 高荷重形
3VA MAX. DC
適用電圧範囲 0.1V~24V
適用電流範囲 10mA~125mA |
|
|
|
|
JF-15AKSMP2 |
|
フライトスタンブは特殊な照光方式により，最大7.3mmの薄さで全面照光を実現しています。
ショートストローク，軽操作力，軽タッチでは，ぎれの良い操作感を備えています。
|
50mA 24V DC
|
|
|
|
JL-15SKSRRP2 |
|
特殊な照光方式により，最大高さ7.85mmの薄さで，口19mmの全面照光を実現しています。
ショートストローク，軽操作力，軽タッチでは，ぎれの良い操作感を備えています。
|
50mA 24V DC
|
|
|
|
KB-15CKS1 |
|
操作部は丸形，角形，長角形があり，それぞれ豊富なカラーバリエーションを備えています。
端子はインサート成形により，フラックス等の侵入を防止し，且つ端子ガタを生ぜず接触の安定性をより―層向上させています。
|
銀接点
1A 125V AC
1A 250V AC
1A 30V DC | 金メッキ接点
AC/DC共通
0.4VA MAX.
28V MAX.
適用電圧範囲 20mV~28V
適用電流範囲 0.1mA~0.1A |
|
|
|
|

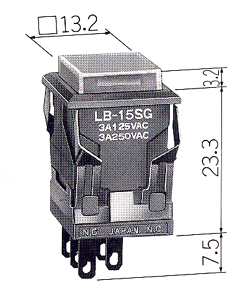

LB-15SGS1 |
|
IP65適合のパネルシール防水タイプ(丸形)を備えた，照光式押ボタンスイッチです。
操作部は丸形，角形，長角形があり，それぞれ豊富なカラーバリエーションを備えています。
|
銀接点
3A 125V AC
31A 250V AC
3A 30V DC | 金メッキ接点
AC/DC共通
0.4VA MAX.
28V MAX.
適用電圧範囲 20mV~28V
適用電流範囲 0.1mA~0.1A |
|
|
|
|
UB-15SKP1R |
|
最大高さ17.5mmの超短胴形照光式押ボタンスイッチです。
操作部は角形，長角形，フランジ付き，バリア付き等があり，それぞれ乳白，緑，赤，黄色のカラーバリエーションを備えています。
|
銀接点
5A 125V AC
5A 250V AC
5A 30V DC | 金メッキ接点
AC/DC共通
0.4VA MAX.
28V MAX.
適用電圧範囲 20mV~28V
適用電流範囲 0.1mA~0.1A |
|
|
|
|
UB2-15KKS1R |
|
最大高さ23.5mmの超短胴形照光式押ボタンスイッチです。
指先にソフトにフィットする，ティンプル形ボタンを採用し，良好な操作感を実現しました。乳白，緑・赤，黄色の力ラ―バリエーションを備えています。
|
銀接点
5A 125V AC
5A 250V AC
5A 30V DC | 金メッキ接点
AC/DC共通
0.4VA MAX.
28V MAX.
適用電圧範囲 20mV~28V
適用電流範囲 0.1mA~0.1A |
|
|
|
|
YB-15WCKS1 |
|
IP65適合のパネルシール防水タイプを備えた，照光式押ボタンスイッチです。
端子はエポキシシールにより，フラックス等の侵入を防止し，且つ端子ガタを生ぜず，接触の安定性をより―層向上させています。
|
銀接点
3A 125V AC
31A 250V AC
3A 30V DC | 金メッキ接点
AC/DC共通
0.4VA MAX.
28V MAX.
適用電圧範囲 20mV~28V
適用電流範囲 0.1mA~0.1A |
|
|
