| 押扣開關 |
|
品名 |
シリーズ名 |
形状
(基本形) |
特長 |
電流容量
(抵抗負荷) |
取得
規格 |
|
|

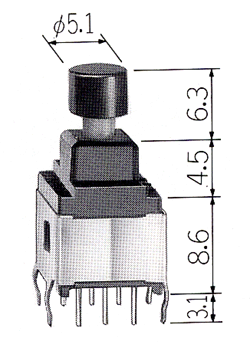

AB-25AB |
|
接触部にスライディング・ツイン・クロスバー・コンタクト機構を採用し，高接触信頼性と好操作感が得られます。
丸洗い洗浄が可能です。
|
AC/DC共通
0.4VA MAX. 28V MAX.
適用電圧範囲 20mV~28V
適用電流範囲 0.1mA~0.lA
|
|
|
|
BB-25AH |
|
接触部にスライディング・ツイン・クロスバー・コンタクト機構を採用し，高接触信頼性と好操作感が得られます。
丸洗い洗浄が可能です。
|
AC/DC共通
0.4VA MAX. 28V MAX.
適用電圧範囲 20mV~28V
適用電流範囲 0.1mA~0.lA
|
|
|
|
DB-2511P |
|
プリント基板 (2.54mm x nピッチ)専用の微小電流用スイッチです。
端子は・φ0.8の丸ピンでプリント基板に人りやすく，作業工程の改善に役立ちます。
|
AC/DC共通
0.4VA MAX. 28V MAX.
適用電圧範囲 20mV~28V
適用電流範囲 0.1mA~0.lA
|
|
|
|

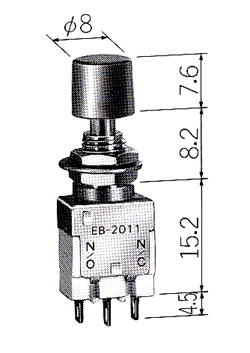

EB-2011 |
|
合理化・機械化された量産体制とTQC体制のもとで高い安全性と信頼性を備え，よりお求め易い価格を実現しています。
|
銀接点
3A 125V AC | 金メッキ接点
AC/DC共通
0.4VA MAX.
28V MAX. |
|
|
|
|

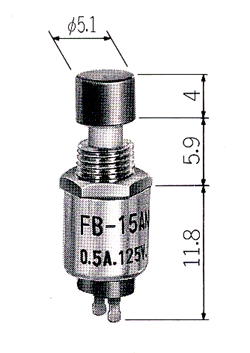

FB-15ANEP2 |
|
接触部は，摺動接触機構を採用しているため，切換えの都度セルフクリーニングを行い，高い接触信頼性を保持します。
|
500mA 125V AC
|
|
|
|

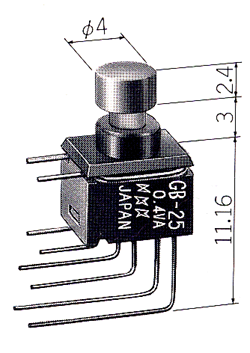

GB-25AV |
|
接触部にスライディング・ツイン・クロスバー・コンタクト機構を採用し，高接触信頼性と好操作感が得られます。
|
AC/DC共通
0.4VA MAX.
28V MAX.
|
|
|
|
G3B-25AP |
|
高耐熱性樹脂の採用により，VPS・赤外線・熱風リフロー等による，はんだ付けが可能な面実装対応形です。
|
AC/DC共通
0.4VA MAX.
28V MAX.
|
|
|
|
JP-M16BAK |
|
TV-5(Mタイプ)，TV-8(Lタイプ)適合の耐突入電流特性の優れた，全モールドスイッチです。
接点部は強制開離機構により耐溶着性に優れています。
|
Mタイプ
10A 125V AC
10A 250V AC | Lタイプ
16A 125V AC
16A 250V AC |
|
|
|
|
MB-2011 |
|
ケースの成形材料はUL 94V-0認定品を使用し，耐アーク性，絶縁性，自己消火性に優れ，長寿命で低負荷から高負荷まで，高い性能効果が保たれます。
|
銀接点
6A 125V AC
3A 250V AC
3A 30V DC
3A 125V DC
(軽タッチ) | 金メッキ接点
AC/DC共通
0.4VA MAX.
28V MAX. |
|
|
|
|

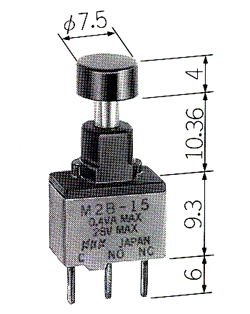

M2B-15AAP2 |
|
丸洗い洗浄可能なプリント基板専用スイッチです。
ケースとマウントは難燃材の繊維強化ポリアミドを使用し，耐アーク性，絶縁性，自己消火生に優れています。
|
銀メッキ接点
1A 125V AC
1A 30V DC | 金メッキ接点
AC/DC共通
0.4VA MAX.
28V MAX. |
|
|
|
|
SB-4011N_O |
|
小形，堅牢，高容量，且つアークに強く，高い接触安定性を保つ接点材を使用しています。
プッシュ・プル形，2連式等，豊富なバリエーションを用意しています。
|
3~15A 125V AC
1.5~15A 250V AC
2A 30V DC
|
|
|
|

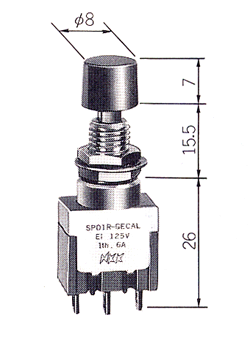

SP01R-GECAL |
|
防衛庁(DSP規格)認定品です。
|
6~15A 125V AC
5~15A 250V AC
3~15A 30V DC
|
|
|
|
UB-15SKP1N |
|
最大高さ17.5mmの超短胴形押ボタンスイッチです。
操作部は角形・長角形，フランジ付き，バリア付き等があり，それぞれ青，緑，赤，白，黄色のカラーバリエーションを備えています。
|
銀接点
5A 125V AC
5A 250V AC
5A 30V DC | 金メッキ接点
AC/DC共通
0.4VA MAX.
28V MAX.
適用電圧範囲 20mV~28V
適用電流範囲 0.1mA~0.1A |
|
|
|
|
UB2-16SKP1N |
|
最大高さ23.5mmの超短胴形押ボタンスイッチです。
指先にソフトにフィットする，ティンプル形ボタンを採用し，良好な操作感を実現しました。黒，緑・赤，白，黄色の力ラ―バリエーションを備えています。
|
銀接点
5A 125V AC
5A 250V AC
5A 30V DC | 金メッキ接点
AC/DC共通
0.4VA MAX.
28V MAX.
適用電圧範囲 20mV~28V
適用電流範囲 0.1mA~0.1A |
|
|
|
|
WB-12AT |
|
リード線付きシールタイプは，パネル表面・内部ともIP67適合で端子部からのホコリ，ガス，水，油の侵入を防止します。端子シールタイプは，パネル表面IP67，パネル内部IP60適合です。
|
6A 125V AC
3A 250V AC
6A 30V DC
|
|
